Dodatkowy akumulator w samochodzie – jak dobrać i bezpiecznie podłączyć?
Dodatkowy akumulator w samochodzie może zasilać lodówkę, ogrzewanie postojowe, oświetlenie, przetwornicę albo wyposażenie serwisowe bez ryzyka, że rano zabraknie energii na rozruch. Warunek jest jeden: drugi obwód musi być zaprojektowany jako całość, a nie złożony przypadkowo z akumulatora, kilku przewodów i najtańszego separatora.
Najpierw trzeba ustalić bilans poboru oraz sprawdzić sposób sterowania alternatorem. Dopiero później wybiera się akumulator hotelowy, metodę ładowania, przekrój przewodów i bezpieczniki. W przeciwnym razie nawet pojemna bateria może być stale niedoładowana, szybko się zużyć albo doprowadzić do przeciążenia instalacji.
Po co montuje się dodatkowy akumulator w samochodzie
Fabryczny akumulator rozruchowy został zaprojektowany do dostarczenia dużego prądu przez krótki czas. Jego zadaniem jest obrócenie rozrusznika i zasilenie podstawowych układów podczas uruchamiania silnika. Parametr CCA, czyli prąd rozruchowy, jest tu ważniejszy niż zdolność do wielogodzinnego zasilania odbiorników.
Na postoju sytuacja wygląda inaczej. Lodówka kompresorowa, wentylator ogrzewania, oświetlenie, router, radio lub przetwornica pobierają energię przez wiele godzin. Takie obciążenie powoduje stopniowe rozładowanie baterii. Głębokie rozładowania są dla akumulatora startowego szczególnie niekorzystne: może on stracić część pojemności, a jego żywotność wyraźnie się skróci. Najgorszy scenariusz jest praktyczny, nie teoretyczny — urządzenia działają, ale samochód nie odpala.
Dlatego stosuje się podział na dwa obwody:
- akumulator rozruchowy zasila instalację niezbędną do uruchomienia i jazdy;
- akumulator hotelowy, nazywany też pokładowym lub serwisowym, zasila odbiorniki używane podczas postoju.
Oba źródła energii mogą być ładowane podczas pracy silnika, ale nie powinny być stale połączone równolegle. Układ separacji pozwala przekazywać energię z alternatora do drugiej baterii, a jednocześnie odcinać odbiorniki hotelowe od akumulatora startowego po wyłączeniu silnika.
Takie rozwiązanie ma sens w kampervanie, aucie wyprawowym 4×4, samochodzie serwisowym, pojeździe z ogrzewaniem postojowym oraz w rozbudowanym systemie audio. Nie zawsze jednak potrzebna jest duża bateria. Jeżeli przyczyną problemu jest uszkodzony alternator, pobór prądu przez wadliwy moduł albo zużyty akumulator, montaż drugiego źródła energii tylko zamaskuje usterkę.
Najpierw pomiar, później zakup. Po wyłączeniu auta warto zmierzyć pobór prądu po przejściu wszystkich sterowników w tryb uśpienia. Jeżeli samochód rozładowuje fabryczną baterię bez podłączonych dodatkowych urządzeń, trzeba zdiagnozować instalację, a nie powiększać jej pojemność.
Jak dobrać pojemność i typ drugiego akumulatora
Dobór zaczyna się od listy odbiorników. Dla każdego urządzenia zapisz moc w watach i przewidywany czas pracy. Jeżeli producent podaje natężenie, moc można oszacować ze wzoru P = U × I. W instalacji 12 V pobór 5 A odpowiada w przybliżeniu 60 W, choć rzeczywiste zużycie może zmieniać się w czasie.
Do orientacyjnego obliczenia pojemności można użyć wzoru:
pojemność [Ah] = łączna moc [W] ÷ 12 V × czas pracy [h] × 1,6
Współczynnik 1,6 uwzględnia straty, wahania poboru oraz zapas, który ogranicza pracę baterii na granicy możliwości. Nie jest uniwersalną stałą dla każdego systemu. Przy przetwornicy, długich przewodach, niskiej temperaturze albo dużym poborze chwilowym zapotrzebowanie może być większe.
Przykład: lodówka o średnim poborze 45 W pracuje przez 8 godzin, ogrzewanie pobiera średnio 20 W przez 5 godzin, a oświetlenie i drobna elektronika zużywają 15 W przez 4 godziny. Obliczenie wygląda następująco:
(45 × 8 + 20 × 5 + 15 × 4) ÷ 12 × 1,6 = około 67 Ah
W takim scenariuszu akumulator 70 Ah jest wartością graniczną. Jeżeli ma zapewniać zapas na gorszą pogodę, kolejny dzień postoju albo okresowe większe obciążenie, rozsądniejszy będzie większy magazyn energii. Trzeba jednak sprawdzić miejsce montażu, masę oraz wydajność układu ładowania.
Ważne jest także rozróżnienie pojemności znamionowej od pojemności użytecznej. Akumulator kwasowo-ołowiowy nie powinien regularnie pracować aż do całkowitego rozładowania. Dla zachowania trwałości często przyjmuje się wykorzystanie około 50% pojemności, choć dokładna wartość zależy od konstrukcji i warunków pracy. AGM i GEL lepiej znoszą cykliczne obciążenia, ale także nie są odporne na beztroskie rozładowywanie do zera. LiFePO4 zwykle pozwala wykorzystać większą część pojemności, jednak wymaga zgodnego systemu ładowania i zabezpieczeń.
Przy wyborze trzeba uwzględnić nie tylko Ah. Liczą się również maksymalny prąd ładowania i rozładowania, temperatura pracy, liczba cykli, sposób wentylacji oraz kompatybilność z ładowarką. Akumulator hotelowy o dużej pojemności, który przez większość czasu jest niedoładowany, będzie gorszym rozwiązaniem niż mniejsza bateria prawidłowo ładowana.
Porównanie technologii akumulatorów hotelowych
| Technologia | Praktyczny DoD | Cykliczność | Masa i pobór | Wymagania ładowania |
|---|---|---|---|---|
| Kwasowo-ołowiowy głębokiego rozładowania | Około 50% | Niska do średniej | Duża masa, umiarkowane pobory | Klasyczny profil ładowania, wentylacja zależna od konstrukcji |
| GEL | Około 50–60% | Średnia | Duża masa, dobra praca przy spokojnych poborach | Wymaga właściwego napięcia i ograniczenia prądu |
| AGM | Około 50–70% | Średnia do wysokiej | Ciężki, ale dobrze znosi większe pobory | Profil AGM, kontrola temperatury i napięcia |
| LiFePO4 | Zwykle około 80–90% | Wysoka, zależna od jakości i warunków | Znacznie lżejszy, dobrze znosi duże obciążenia | Dedykowany profil, BMS i ochrona przed ładowaniem na mrozie |
Podane wartości są orientacyjne. Różnice między konkretnymi modelami bywają duże, dlatego przed zakupem trzeba sprawdzić kartę produktu. AGM często jest rozsądnym wyborem do prostszego układu i montażu w kabinie, jeżeli masa nie stanowi problemu. LiFePO4 daje więcej energii użytkowej przy mniejszej masie, ale nie powinien być traktowany jako bezpośredni zamiennik baterii ołowiowej bez sprawdzenia ładowania.
Jak połączyć dwa akumulatory – przegląd systemów separacji
Najważniejsze zadanie układu Dual Battery polega na kontrolowanym ładowaniu drugiej baterii i odizolowaniu jej odbiorników podczas postoju. Sposób realizacji zależy od alternatora, typu akumulatora oraz oczekiwanego prądu ładowania.
Hebel manualny jest najprostszym rozwiązaniem, ale wymaga pamiętania o każdorazowym rozłączaniu obwodu. Pozostawienie go w niewłaściwej pozycji może rozładować akumulator startowy albo połączyć baterie w sposób niezgodny z ich stanem naładowania. Dodatkowo ręczne łączenie dwóch baterii może wywoływać bardzo duże prądy wyrównawcze. Z tego powodu hebel traktowałbym jako awaryjne rozwiązanie, a nie podstawę instalacji używanej codziennie.
Separator napięciowy VSR, nazywany także automatycznym przekaźnikiem lub rozwiązaniem typu Cyrix, obserwuje napięcie jednej z baterii. Gdy wzrośnie ono do poziomu wskazującego na ładowanie, separator łączy obwody. Po spadku napięcia rozłącza je, aby odbiorniki hotelowe nie wyczerpały akumulatora startowego.
W starszym, prostym układzie z klasycznym alternatorem VSR może być rozsądnym i stosunkowo prostym rozwiązaniem. Trzeba jednak dobrać urządzenie do maksymalnego prądu, rodzaju baterii i sposobu prowadzenia przewodów. Oba akumulatory powinny mieć zgodne napięcie nominalne, a producent separatora musi dopuszczać konkretny sposób pracy.
Ograniczeniem VSR jest to, że reaguje głównie na napięcie, a nie steruje precyzyjnie profilem ładowania. Może to być problemem przy akumulatorze GEL lub LiFePO4, a także wtedy, gdy alternator nie utrzymuje stabilnego napięcia. W praktyce niedoładowana bateria hotelowa będzie stopniowo traciła pojemność, nawet jeśli miernik czasem pokaże prawidłowe napięcie.
Ładowarka DC/DC pobiera energię z obwodu rozruchowego i przekazuje ją do akumulatora hotelowego zgodnie z określonym profilem. Może ograniczać prąd, kompensować spadki napięcia oraz obsługiwać różne typy baterii. Jest droższa od prostego separatora, ale zapewnia większą kontrolę nad procesem ładowania i łatwiej dopasować ją do AGM albo LiFePO4.
Warto pamiętać o bilansie prądu. Jeżeli ładowarka DC/DC ma moc 30 A, alternator i przewody muszą bezpiecznie obsłużyć dodatkowe obciążenie. Nie oznacza to, że alternator będzie stale oddawał pełne 30 A, ale instalacja powinna być zaprojektowana na warunki maksymalne, a nie przeciętne.
Inteligentny alternator a wybór układu ładowania
Współczesny samochód często nie utrzymuje stałego napięcia ładowania. Inteligentny alternator współpracuje z modułem zarządzania energią, czujnikiem na klemie akumulatora oraz systemem Start-Stop. Napięcie może się zmieniać zależnie od temperatury, obciążenia, stanu baterii i strategii ograniczania spalania.
To oznacza, że sam fakt zastosowania alternatora o odpowiedniej mocy nie gwarantuje prawidłowego ładowania drugiego akumulatora. Separator VSR może nie otrzymać stabilnego sygnału napięciowego, więc będzie łączył obwody zbyt krótko albo wcale. W efekcie akumulator hotelowy pozostanie chronicznie niedoładowany.
W autach z inteligentnym systemem ładowania zwykle najlepszym wyborem jest ładowarka DC/DC sterowana zgodnie z konstrukcją pojazdu. Nie należy jednak kwalifikować auta wyłącznie po roczniku. Znaczenie mają system Start-Stop, obecność czujnika prądu, sposób sterowania alternatorem i dokumentacja konkretnej wersji.
Praktyczna zasada jest prosta: w starszym aucie z klasycznym alternatorem można rozważyć VSR po sprawdzeniu parametrów. W nowszym pojeździe, szczególnie z Euro 5 lub Euro 6 i Start-Stop, należy w pierwszej kolejności analizować ładowarkę DC/DC. Przy LiFePO4 jest ona zazwyczaj właściwą drogą także dlatego, że pozwala ustawić profil zgodny z wymaganiami baterii.
Schemat i zasady bezpiecznego podłączenia instalacji
Ogólna zasada połączenia wygląda następująco: dodatni biegun akumulatora rozruchowego prowadzi się przez bezpiecznik do separatora albo wejścia ładowarki DC/DC. Wyjście urządzenia trafia przez drugi bezpiecznik do dodatniego bieguna akumulatora hotelowego. Odbiorniki podłącza się do osobnej skrzynki bezpiecznikowej zasilanej z baterii hotelowej. Przewód masowy powinien mieć odpowiedni przekrój i być przyłączony do solidnego punktu masowego lub zgodnie z zaleceniem producenta urządzenia.
To nie jest gotowy schemat dla każdego auta. Konkretne zaciski, sygnał sterujący, sposób prowadzenia masy i obecność czujnika akumulatora trzeba sprawdzić dla danego pojazdu. Przy instalacji o wysokich prądach albo przy baterii litowej dużej pojemności warto zlecić weryfikację osobie, która potrafi ocenić nie tylko napięcie, ale też obciążalność całego obwodu.
Bezpiecznik musi znajdować się możliwie blisko dodatniego bieguna każdego akumulatora. Chroni on przewód w razie zwarcia. Jeden bezpiecznik przy odbiorniku nie zabezpieczy odcinka kabla biegnącego przez pół samochodu. Jeżeli przewód przetrze się o nadwozie, niezaizolowany odcinek może zacząć się nagrzewać, zanim zadziała zabezpieczenie.
Dobór przekroju przewodu zależy od maksymalnego prądu, długości całej trasy, sposobu ułożenia i dopuszczalnego spadku napięcia. Im dłuższy przewód i większy prąd, tym większy przekrój miedziany jest potrzebny. Nie warto kopiować wartości z przypadkowego schematu internetowego, ponieważ ten sam prąd przy trasie jednometrowej i pięciometrowej stawia zupełnie inne wymagania.
Przewody dodatnie i masowe powinny mieć porównywalną zdolność prądową. Cienki przewód masowy może ograniczyć ładowanie tak samo skutecznie jak zbyt mały przewód dodatni. Po wykonaniu instalacji warto zmierzyć napięcie na wejściu i wyjściu ładowarki pod obciążeniem. Różnica między napięciem przy akumulatorze a napięciem na urządzeniu pomaga wykryć nadmierny spadek.
Odbiorniki hotelowe powinny mieć osobne bezpieczniki dobrane do przewodów i charakteru obciążenia. Przetwornica, pompa, lodówka i oświetlenie nie powinny wisieć na jednym przypadkowym zabezpieczeniu. Przydatny jest także moduł ochrony przed głębokim rozładowaniem, który odłącza odbiorniki po spadku napięcia poniżej bezpiecznego progu. Nie zastępuje on kontroli stanu baterii, ale ogranicza ryzyko całkowitego rozładowania.
Bezpieczny montaż instalacji można uporządkować w kilku krokach:
- Sprawdź pobór urządzeń, typ alternatora, napięcie instalacji i sposób sterowania ładowaniem.
- Dobierz akumulator hotelowy oraz separator lub ładowarkę DC/DC zgodne z tymi parametrami.
- Wyznacz trasę przewodów z dala od gorących elementów, ostrych krawędzi i ruchomych części.
- Zamontuj bezpieczniki przy obu akumulatorach, a obwody odbiorników zabezpiecz w osobnej skrzynce.
- Przed podłączeniem akumulatorów sprawdź polaryzację, ciągłość przewodów, moment dokręcenia zacisków i izolację.
- Po uruchomieniu zmierz napięcia oraz temperaturę przewodów i połączeń przy maksymalnym przewidywanym obciążeniu.
W instalacji samochodowej szczególnie niebezpieczne są luźne zaciski, nieosłonięte klemy i przewody prowadzone bez przelotek. Zwarcie akumulatora o dużej pojemności może spowodować gwałtowne nagrzanie przewodu, stopienie izolacji, a nawet pożar. Tańszy kabel lub bezpiecznik dobrany „na oko” nie jest oszczędnością, gdy konsekwencją może być uszkodzenie instalacji i unieruchomienie auta.
Gdzie i jak zamontować dodatkowy akumulator w pojeździe

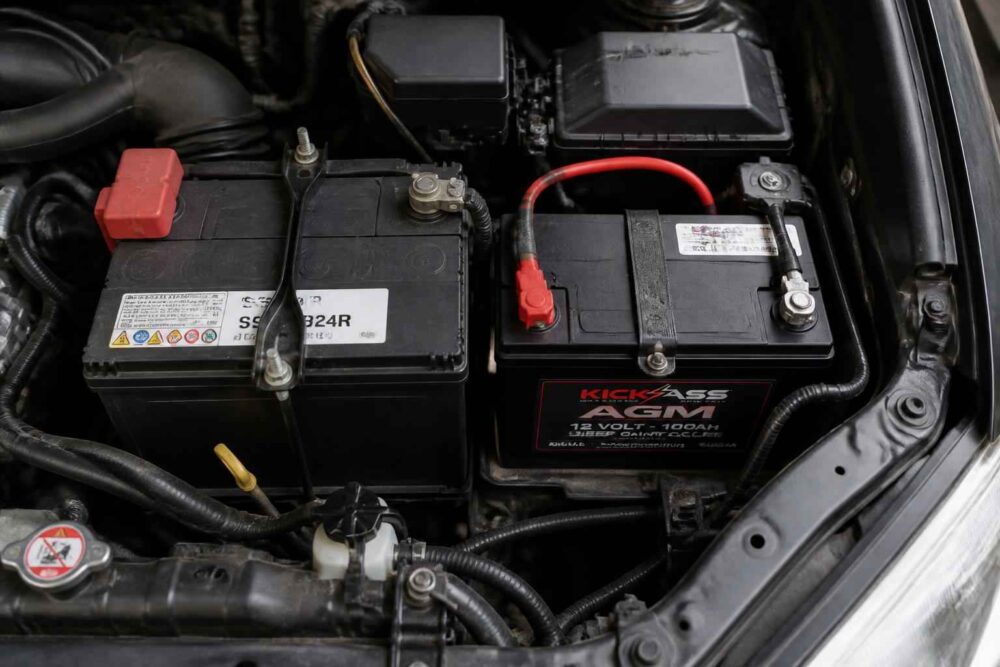

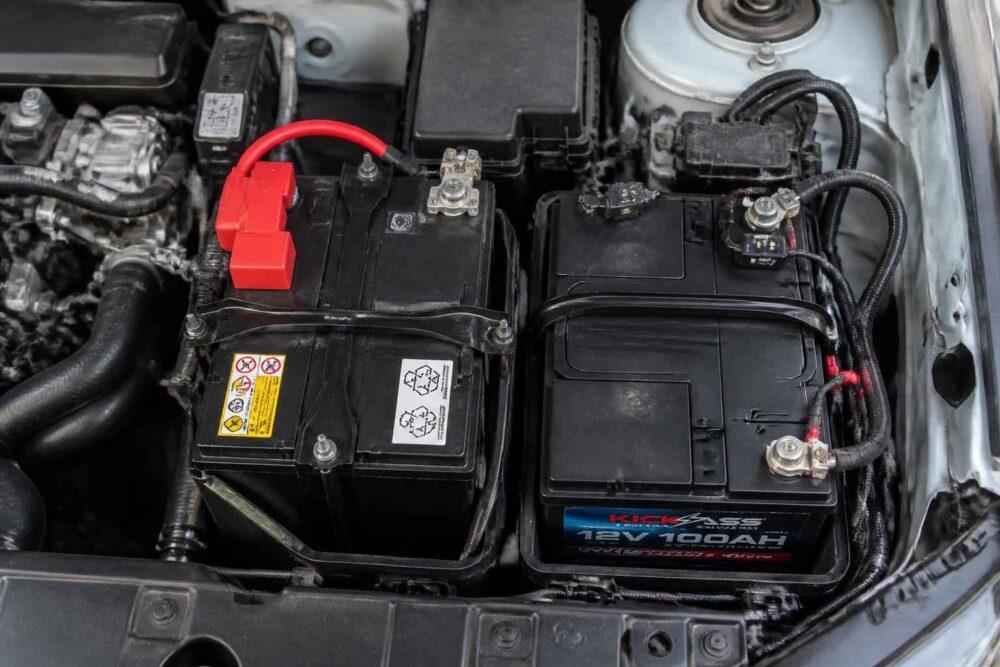

Miejsce montażu wpływa na temperaturę, długość przewodów, dostęp serwisowy i bezpieczeństwo. W komorze silnika bateria jest narażona na wysoką temperaturę, wodę, sól oraz drgania. Można ją tam umieścić tylko wtedy, gdy akumulator jest przeznaczony do takich warunków, a stalowa taca i uchwyty zapewniają stabilne mocowanie.
W przestrzeni ładunkowej lub bagażniku łatwiej ochronić baterię przed temperaturą silnika, ale trzeba zabezpieczyć ją przed przesuwaniem i przypadkowym kontaktem z metalowymi przedmiotami. Akumulator nie może leżeć luzem. Podczas gwałtownego hamowania jego masa działa jak ciężki, niezamocowany element wyposażenia.
Pod fotelem lub w kabinie stosuje się zwykle konstrukcje szczelne i przeznaczone do takiej lokalizacji, na przykład AGM albo odpowiednio zabezpieczony LiFePO4. W przypadku akumulatorów ołowiowych trzeba uwzględnić możliwość emisji gazów i wymagania producenta dotyczące wentylacji. Sama etykieta „bezobsługowy” nie oznacza, że każdy model można bez sprawdzenia zamknąć w niewentylowanej skrzyni.
Akumulator LiFePO4 wymaga dodatkowej ostrożności. Powinien mieć odpowiedni BMS, zgodny profil ładowania oraz ochronę przed ładowaniem w temperaturze, w której producent tego zabrania. BMS jest ważnym zabezpieczeniem, ale nie naprawi źle dobranych przewodów, bezpieczników ani ładowarki.
Przed ostatecznym wyborem lokalizacji sprawdź dostęp do klem, bezpieczników i urządzenia separującego. Instalacja, której nie da się później bezpiecznie rozłączyć i skontrolować, będzie trudniejsza w serwisie. Warto też uwzględnić rozkład masy — duża bateria umieszczona daleko od osi pojazdu może niepotrzebnie obciążać jedną część nadwozia.
Dodatkowy akumulator w samochodzie powinien być efektem obliczeń, a nie próbą leczenia nieznanej usterki. Najpierw ustal rzeczywisty pobór i pojemność użytkową, potem wybierz technologię. W klasycznym układzie VSR może wystarczyć, natomiast przy inteligentnym alternatorze i baterii LiFePO4 zwykle bezpieczniejszym wyborem będzie właściwie skonfigurowana ładowarka DC/DC.
Na końcu sprawdź przewody, spadki napięcia, bezpieczniki przy obu bateriach i mocowanie mechaniczne. Jeżeli nie masz danych dotyczących alternatora albo planujesz instalację o dużej mocy, nie warto opierać się na uniwersalnym schemacie. W tym projekcie poprawna diagnostyka i dobór zabezpieczeń kosztują mniej niż naprawa alternatora, instalacji lub skutki zwarcia.
