Kabel do akumulatora 12V – jak dobrać przekrój, materiał i zabezpieczenie?

Dobór przewodu do instalacji 12V nie powinien opierać się wyłącznie na średnicy izolacji ani nazwie urządzenia. Liczą się przede wszystkim maksymalny prąd, długość całej pętli, przekrój poprzeczny przewodu, materiał żyły oraz warunki montażu.

Zbyt cienki kabel może powodować spadek napięcia, wyłączanie przetwornicy i nagrzewanie instalacji. W skrajnym przypadku zwarcie uszkodzi izolację i doprowadzi do pożaru. Dlatego kabel do akumulatora 12V warto dobierać tak, jak dobiera się pozostałe elementy obwodu: od rzeczywistego obciążenia, a nie od zgadywania.

Dlaczego odpowiedni kabel do akumulatora 12V ma kluczowe znaczenie

Instalacja 12V pracuje przy niskim napięciu, więc do przesłania tej samej mocy potrzebuje większego natężenia prądu niż instalacja 230V. Zależność jest prosta:

I = P / U

Odbiornik o mocy 600 W podłączony bezpośrednio do instalacji 12V może pobierać około 50 A. Jeżeli zasilanie odbywa się przez przetwornicę, trzeba uwzględnić również jej sprawność. W praktyce pobór może być jeszcze wyższy, zwłaszcza przy rozładowanym akumulatorze, dużym obciążeniu lub rozruchu urządzenia.

Przy takim prądzie nawet niewielka rezystancja przewodu ma znaczenie. Powoduje ona spadek napięcia, a część energii zamienia się w ciepło. Długi i cienki przewód zachowuje się jak dodatkowy opór w obwodzie. Odbiornik otrzymuje wtedy niższe napięcie, a akumulator musi dostarczać energię, która nie trafia do urządzenia, tylko ogrzewa kabel.

Nie wystarczy zatem sprawdzić, czy kabel „wytrzyma” określony prąd pod względem temperatury. Trzeba także ocenić, czy spadek napięcia będzie akceptowalny. Dla wielu urządzeń 12V rozsądnym punktem wyjścia jest utrzymanie go na poziomie około 3%, czyli mniej więcej 0,36 V w instalacji 12V. Przy odbiornikach mniej wrażliwych dopuszczalny może być większy spadek, ale przetwornice, silniki, elektronika sterująca i urządzenia rozruchowe często wymagają lepszych warunków.

Właśnie dlatego przypadkowy przewód samochodowy, przewód głośnikowy albo kabel o dużej średnicy zewnętrznej nie musi być dobrym wyborem. Izolacja może wyglądać solidnie, lecz o zdolności przewodzenia decyduje przede wszystkim rzeczywisty przekrój żyły wykonanej z odpowiedniego materiału.

Jak dobrać przekrój kabla do akumulatora 12V – tabela i zasady

Przekrój przewodu podaje się w milimetrach kwadratowych, na przykład 2,5 mm², 10 mm² albo 35 mm². Nie należy mylić go ze średnicą zewnętrzną kabla. Gruba izolacja może zwiększyć rozmiar przewodu, ale nie poprawi jego przewodności.

Najpierw ustal maksymalny prąd odbiornika. Jeżeli producent podaje tylko moc, użyj wzoru I = P / U. Dla urządzeń zasilanych przez przetwornicę uwzględnij sprawność: przetwornica 12/230 V pobiera z akumulatora więcej energii, niż oddaje po stronie 230 V. Do wyniku warto dodać zapas na chwilowe przeciążenia i prąd rozruchowy.

Poniższa tabela jest orientacyjnym punktem wyjścia dla przewodów miedzianych, przy typowym założeniu ograniczenia spadku napięcia. Podane odległości dotyczą całej pętli, czyli przewodu plusowego i powrotnego. Wartości nie zastępują danych producenta ani obliczeń dla konkretnego sposobu ułożenia.

Wartości orientacyjne dla przewodów miedzianych i typowych warunków pracy. Przy wysokiej temperaturze, wiązce przewodów, długotrwałym obciążeniu lub materiale CCA należy przyjąć większy przekrój i sprawdzić dane producenta.

Tabela pokazuje ważną prawidłowość: wydłużenie przewodu często wymaga większego przekroju nawet wtedy, gdy prąd się nie zmienia. Jeżeli urządzenie pobiera 30 A, krótki przewód 4 mm² może być wystarczający, ale przy dłuższej trasie bezpieczniejszym wyborem może okazać się 6 albo 10 mm².

Czym grozi zbyt cienki przewód w instalacji 12V

Pierwszym objawem zbyt małego przekroju jest zwykle nie awaria kabla, lecz problem z urządzeniem. Przetwornica może wyłączać się przy większym obciążeniu, silnik elektryczny może pracować słabiej, a elektronika może sygnalizować zbyt niskie napięcie mimo prawidłowo naładowanego akumulatora.

Jeżeli przewód nagrzewa się przez dłuższy czas, izolacja może zmięknąć, odkształcić się albo stopić. Szczególnie niebezpieczne są miejsca przy końcówkach, bezpieczniku i przejściach przez metalowe elementy. Tam może dojść do przetarcia izolacji i zwarcia z nadwoziem.

Niepokojące są również: zapach rozgrzanego tworzywa, przebarwienia końcówek, luźne połączenia i ślady nadtopienia. W takiej sytuacji nie wystarczy wymienić bezpiecznika na większy. Trzeba znaleźć przyczynę przeciążenia, złego zacisku albo zbyt małego przekroju. Mocniejszy bezpiecznik może tylko opóźnić poważniejszą awarię.

Miedź czy aluminium – jaki materiał przewodu wybrać

W instalacjach akumulatorowych najpewniejszym wyborem jest przewód wykonany z pełnej miedzi, w tym miedzi beztlenowej OFC. Miedź ma dobrą przewodność, jest elastyczna i łatwo współpracuje z właściwie dobranymi końcówkami. To ważne w pojeździe, kamperze i łodzi, gdzie przewód pracuje pod wpływem drgań, zmian temperatury i wilgoci.

Tańsze przewody CCA mają żyłę aluminiową pokrytą warstwą miedzi. Ich rzeczywista przewodność jest niższa niż przewodów z czystej miedzi, dlatego dla tego samego obciążenia potrzebny jest większy przekrój. Problemem bywa także niejednoznaczne oznaczenie produktu. Kabel reklamowany jako „gruby” może mieć dużą średnicę izolacji, ale mniejszą ilość metalu przewodzącego, niż sugeruje opis.

Aluminium jest mniej odporne na skutki niewłaściwego połączenia. Utleniona powierzchnia, drgania i niedokładnie dobrana końcówka mogą zwiększyć rezystancję styku. W połączeniu wysokoprądowym taki punkt zaczyna się nagrzewać, a ciepło może narastać lokalnie szybciej niż na całej długości przewodu.

CCA można rozważyć przy krótkim, niewielkim obciążeniu, na przykład w prostym obwodzie pomocniczym, jeżeli znany jest jego rzeczywisty przekrój i sposób zakończenia. Nie traktowałbym go jednak jako równoważnego zamiennika miedzi.

• OFC wybierz do przetwornic, wyciągarek, kabli rozruchowych, większych instalacji kamperowych i odcinków narażonych na wilgoć lub drgania.
• CCA może wystarczyć przy krótkim przewodzie i małym prądzie, ale po sprawdzeniu danych technicznych, temperatury pracy oraz jakości końcówek.
• Nie porównuj kabli wyłącznie po średnicy zewnętrznej – sprawdź materiał żyły, przekrój przewodnika i dopuszczalny prąd.

W praktyce dopłata do miedzianego kabla jest uzasadniona szczególnie wtedy, gdy awaria oznacza utratę zasilania lodówki, oświetlenia, przetwornicy albo urządzenia rozruchowego. W instalacji 12V liczy się nie tylko przewodność nowego kabla, lecz także stabilność parametrów po kilku sezonach pracy.

Rodzaje końcówek kablowych – jak połączyć kabel z akumulatorem

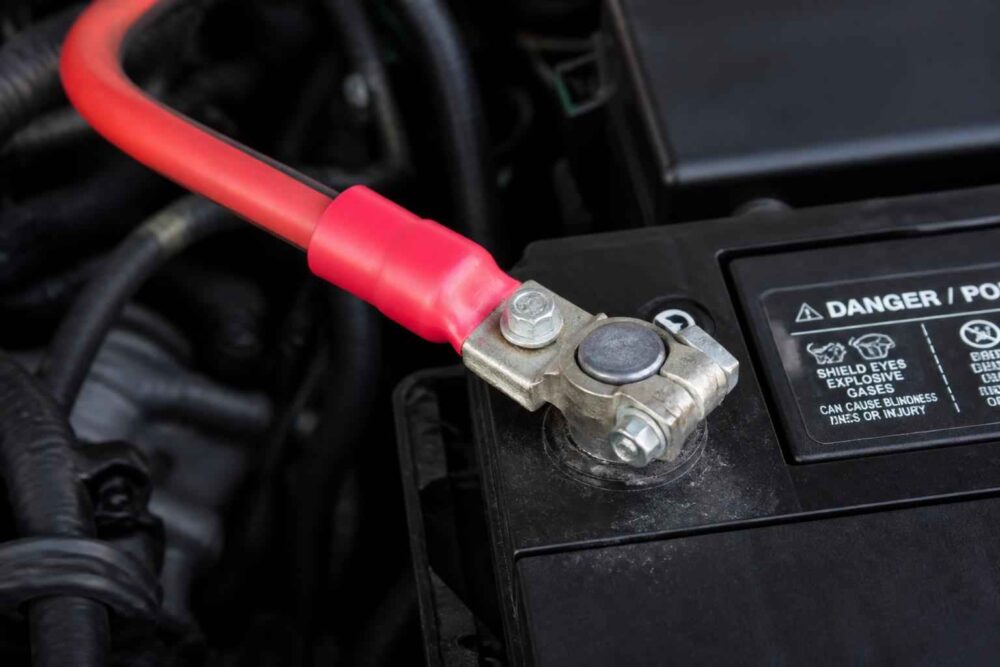

Nawet odpowiednio dobrany kabel do akumulatora 12V nie będzie bezpieczny, jeśli jego zakończenie ma duży opór albo może się poluzować. Wysoki prąd przepływający przez małą, źle zaciśniętą powierzchnię styku powoduje punktowe grzanie. Dlatego końcówkę trzeba dobrać do prądu, śruby, sposobu montażu i możliwości serwisowania.

Końcówki oczkowe są najlepsze do połączeń stałych. Oczko przykręca się do klemy, śruby zaciskowej albo punktu masowego. Rozmiar otworu, na przykład M6, M8 lub M10, musi odpowiadać śrubie. Oczko nie powinno być na siłę rozginane ani przykręcane pod skosem. Do dużych prądów wybierz końcówkę przeznaczoną do konkretnego przekroju kabla, najlepiej miedzianą lub cynowaną, jeśli instalacja pracuje w wilgoci.

Krokodylki zapewniają szybkie podłączenie bez narzędzi. Są praktyczne przy ładowarkach, awaryjnym zasilaniu i krótkotrwałych pomiarach. Nie zapewniają jednak tak stabilnego styku jak połączenie skręcane. Sprężyna może osłabnąć, szczęki mogą się przesunąć, a zabrudzona klema zwiększy rezystancję. Do wyciągarki, przetwornicy lub stałej instalacji pojazdu nie powinny być podstawowym rozwiązaniem.

Konektory płaskie, czyli wsuwki, stosuje się głównie w fabrycznych wiązkach i obwodach o mniejszym obciążeniu. W instalacjach wysokoprądowych trzeba używać wersji o odpowiedniej szerokości i grubości materiału. Luźna wsuwka może grzać się bardziej niż sam przewód.

Końcówki tulejkowe porządkują drobne, wielodrutowe przewody w zaciskach śrubowych. Nie zastępują końcówek oczkowych przy grubych przewodach akumulatorowych, ale są przydatne w rozdzielnicach i blokach zaciskowych. Najważniejsze jest użycie właściwej praski. Zwykłe zgniecenie tulejki kombinerkami często nie zapewnia trwałego połączenia.

Przewód należy odizolować na długości odpowiadającej tulei końcówki. Nie wolno nacinać drutów ani pozostawiać części miedzianej poza zaciskiem. Po zaprasowaniu trzeba wykonać umiarkowaną próbę ręcznego wyrwania. Jeżeli końcówka zsuwa się z kabla, zacisk jest nieprawidłowy i nie powinien trafić do instalacji.

Kiedy stosować oczka, a kiedy krokodylki

Do połączeń stałych wybierz kabel z oczkami do akumulatora. Skręcone połączenie ma większą odporność na drgania, przypadkowe odłączenie i zmianę położenia przewodu. Przy prawidłowo oczyszczonych powierzchniach oraz właściwym momencie dokręcenia zapewnia również małą rezystancję styku.

Krokodylki są rozsądne wtedy, gdy przewód ma być często odłączany, a obciążenie jest krótkotrwałe. Nie należy zostawiać ich luźno na akumulatorze podczas jazdy. Przy dużym prądzie mogą spaść, zetknąć się z metalowym elementem albo zacisnąć tylko fragmentem szczęk. To połączenie wygodne, ale nie jest zamiennikiem solidnego montażu stałego.

Bezpiecznik na kablu akumulatorowym – dlaczego jest niezbędny i jak go dobrać

Akumulator może dostarczyć bardzo duży prąd zwarciowy. Jeżeli przewód plusowy przetrze się o metalową obudowę, prąd popłynie trasą o bardzo małej rezystancji. Bezpiecznik ma przerwać ten obwód, zanim kabel zacznie działać jak grzałka.

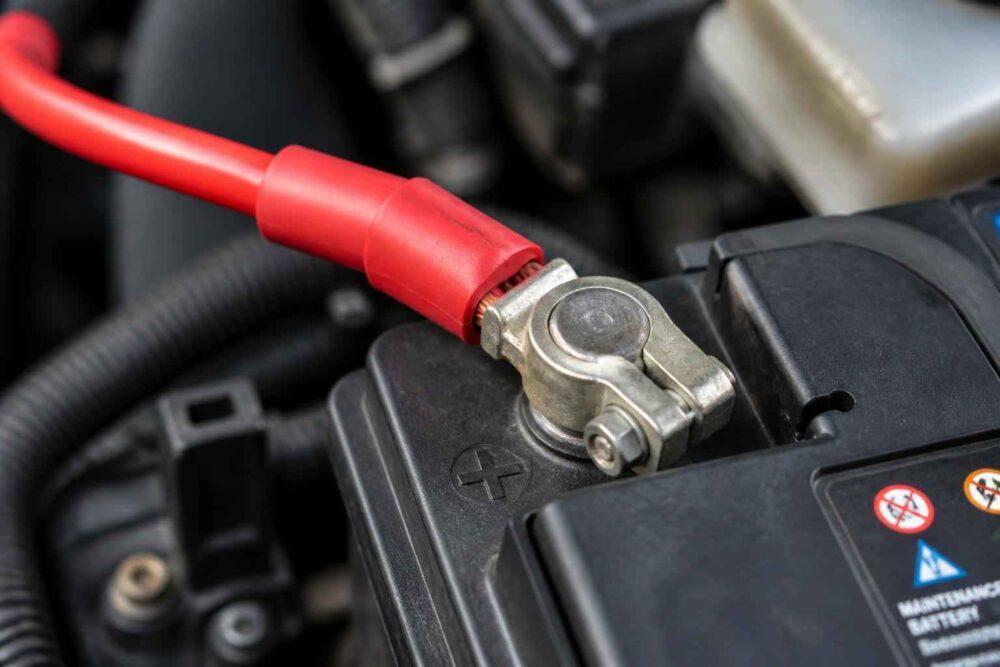

Bezpiecznik montuje się na przewodzie dodatnim, możliwie blisko dodatniego bieguna akumulatora. Chodzi o to, aby niezabezpieczony odcinek kabla był jak najkrótszy. Sam bezpiecznik nie chroni urządzenia przed każdą awarią i nie może być dobrany wyłącznie do jego mocy. Jego podstawowym zadaniem jest ochrona przewodu przed skutkami zwarcia i przeciążenia.

W małych obwodach spotyka się bezpieczniki płytkowe. Przy większych prądach praktyczniejsze są oprawy z bezpiecznikami MIDI, MEGA lub MAXI. Typ i wartość muszą odpowiadać oprawie, przekrojowi kabla, spodziewanemu prądowi roboczemu oraz wymaganiom producenta urządzenia.

Przykładowo przewód o dopuszczalnym obciążeniu około 40 A nie powinien być zabezpieczony bezpiecznikiem 80 A tylko dlatego, że odbiornik chwilowo pobiera dużo prądu. Jeżeli urządzenie wymaga większego prądu niż bezpiecznie może przenieść przewód, rozwiązaniem jest zwiększenie przekroju i poprawa całej instalacji, a nie zwiększanie zabezpieczenia.

Przy doborze uwzględnij również prąd rozruchowy. Silniki, sprężarki i przetwornice mogą przez krótki czas pobierać więcej niż podczas pracy ustalonej. Wartość bezpiecznika musi pozwalać na normalny start, ale nadal chronić przewód. W przypadku niepewności należy oprzeć się na instrukcji odbiornika i tabeli obciążalności kabla.

1. Odłącz akumulator, zaczynając od przewodu ujemnego, i przygotuj oprawę bezpiecznika o odpowiednim prądzie znamionowym.
2. Umieść oprawę na przewodzie dodatnim jak najbliżej bieguna akumulatora. Odcinek między akumulatorem a oprawą powinien być możliwie krótki i dobrze zabezpieczony przed przetarciem.
3. Zaprasuj lub przykręć końcówki zgodnie z konstrukcją oprawy. Połączenie nie może mieć luzu ani odsłoniętych drutów.
4. Podłącz drugi koniec przewodu do odbiornika przez właściwy rozdzielacz, zacisk lub końcówkę oczkową. Włóż bezpiecznik dopiero po sprawdzeniu polaryzacji i izolacji.
5. Po uruchomieniu sprawdź, czy końcówki, oprawa i przewód nie nagrzewają się nadmiernie przy normalnym obciążeniu.

Przewód powinien mieć izolację dobraną do środowiska. PVC sprawdza się w wielu typowych instalacjach, ale w miejscach o podwyższonej temperaturze, dużej elastyczności lub wilgoci lepszy może być przewód z izolacją gumową albo silikonową. W komorze silnika trzeba prowadzić go z dala od wydechu, ostrych krawędzi i ruchomych części. W łodzi i instalacji solarnej 12V dodatkowe znaczenie ma odporność na wilgoć i korozję połączeń.

Najczęstsze zastosowania kabli 12V i gotowe schematy podłączenia

Do przetwornicy 12/230 V kabel dobiera się na podstawie mocy po stronie 230 V, sprawności przetwornicy i długości pętli. Przetwornica o mocy 1000 W może wymagać z akumulatora prądu przekraczającego 80 A. W takim zastosowaniu cienki przewód 10 mm² może okazać się niewystarczający, szczególnie przy kilku metrach trasy. Potrzebne są krótkie, miedziane przewody o dużym przekroju, końcówki oczkowe i bezpiecznik zgodny z instrukcją urządzenia.

W kamperze obciążenia są zwykle zróżnicowane. Oświetlenie i mała elektronika mogą korzystać z cieńszych przewodów, natomiast lodówka kompresorowa, ogrzewanie, pompa lub przetwornica wymagają osobnej oceny. Dobrym rozwiązaniem jest rozdzielenie obwodów i zastosowanie oddzielnych zabezpieczeń zamiast prowadzenia wszystkich odbiorników jednym przypadkowym kablem.

W zasilaczu awaryjnym UPS przewody akumulatorowe powinny być krótkie i odporne na prąd ciągły oraz chwilowe przeciążenie. Szczególną uwagę zwróć na połączenie ujemne. Jeżeli nie korzysta ono z masy pojazdu, powrót musi mieć taki sam przekrój jak przewód dodatni. Pominięcie tego odcinka w obliczeniach prowadzi do niedoszacowania spadku napięcia.

Kable rozruchowe pracują krótko, ale przy bardzo dużym prądzie. Tutaj liczy się pełna miedź, duży przekrój, elastyczna izolacja i solidne klemy zaciskowe. Tani przewód o cienkiej żyle może wyglądać efektownie dzięki grubej izolacji, lecz przy próbie rozruchu szybko się nagrzewa i powoduje duży spadek napięcia. Kable rozruchowe nie powinny być traktowane jak zwykły przewód do stałej instalacji.

Ogólny schemat połączenia jest prosty: dodatni biegun akumulatora, krótki odcinek kabla, oprawa bezpiecznika, przewód do odbiornika, a następnie przewód powrotny do bieguna ujemnego lub właściwego punktu masowego. Każdy element tego toru – kabel, zacisk, klema, bezpiecznik i złącze – musi być dobrany do tego samego prądu.

Przed zakupem sprawdź więc cztery rzeczy: maksymalny i chwilowy pobór prądu, długość całej pętli, materiał przewodu oraz typ końcówek. Jeżeli planujesz większą instalację, kilka akumulatorów, wysokie prądy albo nietypowe środowisko pracy, sama tabela nie wystarczy. Wtedy potrzebna jest dokumentacja urządzenia i dokładna ocena sposobu ułożenia przewodów.

Najbezpieczniejszy wybór to przewód miedziany o przekroju dobranym do prądu i długości, prawidłowo zaciśnięte końcówki oraz bezpiecznik umieszczony blisko dodatniego bieguna. Tak przygotowany kabel do akumulatora 12V ogranicza straty, poprawia działanie odbiornika i zmniejsza ryzyko przegrzania. Przed zakupem porównaj nie tylko cenę, ale także rzeczywisty przekrój żyły, materiał, izolację i jakość zakończeń.
